A szabványos kulcsos B sorozatú LH-FGG
Ezeknek a csatlakozósorozatoknak a jellemzője a kulcsrendszer, amely nagyobb érintkezési sűrűséget tesz lehetővé, és megakadályozza az összes beállítási hibát. A különféle kulcsolási alternatívák megakadályozzák az egyébként hasonló csatlakozók nem kívánt keresztpárosítását. Lehetőség van krimpelő érintkezők használatára is a kábel összeszerelési idejének csökkentése érdekében. Ezek a csatlakozósorozatok, beleértve a 0B-től 5B-ig terjedő tartományt, valamint a 00 többpólusú és 2G-t (a 2B sorozat rövidített változata), néhány vákuumtömör modell is elérhető.
A B sorozatú JH-FGG rugalmas, praktikus, tartós és megbízható kör alakú többpólusú csatlakozót kínál a gyors és biztonságos Push-Pull reteszelést igénylő alkalmazásokhoz.
Az önreteszelő rendszer lehetővé teszi a csatlakozó csatlakoztatását a dugó egyszerűen axiálisan az aljzatba való benyomásával.
A szoros rögzítést követően a csatlakozás nem szakítható meg a kábel vagy a külső kioldóhüvelyen kívüli más alkatrész meghúzásával.
Ideális választás a félvezető-gyártási és tesztelési folyamatokhoz, a teszteléshez és méréshez, a műszerekhez, az orvosi eszközökhöz, a kutatáshoz és az audio/video alkalmazásokhoz.
FŐBB JELLEMZŐI:
A B sorozatú csatlakozók a következő fő jellemzőkkel rendelkeznek:
– a Push-Pull önreteszelő rendszer biztonsága – többpólusú típusok 2-64 érintkezőig
- forrasztás, krimpelés vagy nyomtatási érintkezők (egyenes vagy könyök) - nagy csomagolási sűrűség a helytakarékosság érdekében
– 360 fokos árnyékolás a teljes EMC-árnyékolás érdekében. - kulcsrendszer ("G" kulcs szabvány)
– több kulcsopció, hogy elkerülhető legyen a hasonló csatlakozók keresztpárosítása a csatlakozók egymáshoz igazításához
Belső alkatrészeket bemutató részszakasz
| NEM. |
Fix aljzat |
Egyenes dugó |
| 1. |
külső burok |
külső burok |
|
2. |
földelő korona |
reteszhüvely |
| 3. |
rögzítő gyűrűt |
befogó anya |
|
4. |
hatszögletű anya |
osztott betéthordozó |
| 5. |
reteszelő alátét |
szigetelő |
| 6. |
szigetelő |
férfi kapcsolat |
| 7. |
női érintkezés |
befogópatron |
Technikai sajátosságok
Mechanikai és klimatikus
Jellemzők Érték Szabvány
Endurance >5000 ciklus IEC 60512-5 teszt 9a
Páratartalom akár 95 százalék 60 C-on
Hőmérséklet-tartomány - 55 °C, plusz 250 °C
Rezgésállóság 10-2000 Hz, 15 g IEC 60512-4 teszt 6d
Ütésállóság Ütésállóság IEC 60512-4 teszt 6c
Sóspray-korróziós teszt > 144h IEC 60512-6 teszt 11f
Védelmi index (párosítva) IP50 IEC 60529
Éghajlati kategória 55/175/21 IEC 60068-1
Elektromos
Jellemzők Érték Szabvány
Árnyékolás at 10 MHz >75 dB IEC 60169-1-3
efficiency at 1 GHz >40 dB IEC 60169-1-3
A különböző teszteket JH-FGG és JH-EGG csatlakozópárokkal, krómozott sárgaréz héjjal és PEEK szigetelővel végeztük.

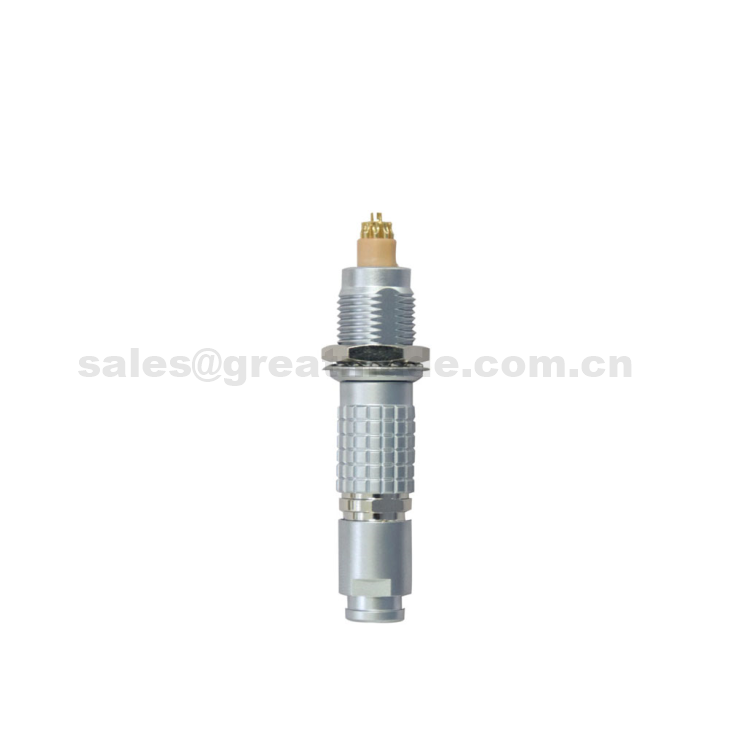

JH-FGG B sorozatú apa egyenes dugó
JH-FGG Egyenes dugó, kulcs (G) vagy kulcsok (A…M és R),kábelhüvely
| Referencia | Méretek (mm) | |||||
| Modell | Sorozat | A | L | M | S1 | S2 |
| LFGG | 00B | 6.4 | 28.5 | 20.5 | 5.5 | 5 |
| LFGG | 0B | 9.5 | 36 | 26 | 8 | 7 |
| LFGG | 1B | 12 | 43 | 32 | 10 | 9 |
| LFGG | 2B | 15 | 50 | 38 | 13 | 12 |
| LFGG | 3B | 18 | 58 | 43 |
15 |
14 |
JH-FGG Egyenes dugó, kulcs (G) vagy kulcsok (A…M), kábelhüvely ésanya hajlítási tehermentesítő felszereléséhez
| Referencia | Méretek (mm) | |||||
| Modell | Sorozat | A | L | M | S1 | S2 |
| LFGG | 00B | 6.4 | 28.5 | 20.5 | 5.5 | 5 |
| LFGG | 0B | 9.5 | 36 | 26 | 8 | 7 |
| LFGG | 1B | 12 | 43 | 32 | 10 | 9 |
| LFGG | 2B | 15 | 50 | 38 | 13 | 12 |
| LFGG | 3B | 18 | 58 | 43 |
15 |
14 |
Részletek
Terméknév: Push Pull önreteszelő többpólusú egyenes dugós csatlakozó
Származási hely: Kína Márkanév: Nagyszerű Típus: körkörös nyomóhúzás
Környezet: Beltéri Nem: Női/Férfi Felületkezelés: Gyöngyház króm
Pin: 2-16 tűs IP-fok: IP50 Érintkező típusa: Forrasztás
Kapcsolatkezelők: Aranyozott Tartósság: Több mint 5000-szeres push-pull Ház anyaga: Krómozott sárgaréz
Szigetelő anyaga: PPS Alkalmazás: Autóipar/Kommunikáció/Ipar/Led kijelző
Csomagolás
1 DB csatlakozó PE tasakban
50-100 PCS csatlakozók egy kis dobozban/rajzfilmben
- Kikötő: Shenzhen, Kína
GYIK
Q1: Hogyan működik a push pull csatlakozó?
A push-pull csatlakozók sikeresen megakadályozzák a véletlen leválasztást egy erős, önreteszelő mechanizmus használatával, amely lehetővé teszi a csatlakozó csatlakoztatását a dugót a konnektorba tolva. A kapcsolat azonban nem szakítható meg pusztán ráhúzással.
Q2: Tud személyre szabott termékrendeléseket készíteni? OEM vagy ODM rendelés?
Biztos. Az OEM és ODM gyártási tapasztalattal egyablakos egyedi csatlakozómegoldásokat tudunk biztosítani Önnek.
Q3: Adsz ingyenes mintát?
Nem, és fizetnie kell a szállítási díjat.
Q4: Hogyan szállítja az árut?
Ügyfeleink igénye szerint ez történhet légi / tengeri szállítmányozással / expressz kézbesítéssel (DHL/UPS/FEDEX, pl.).
